甘孜日報 2018年04月04日

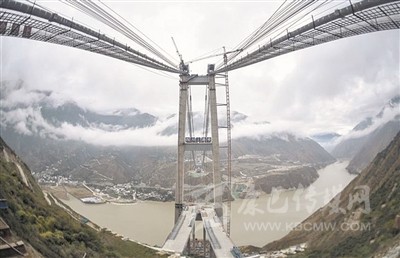

188米橋塔,。

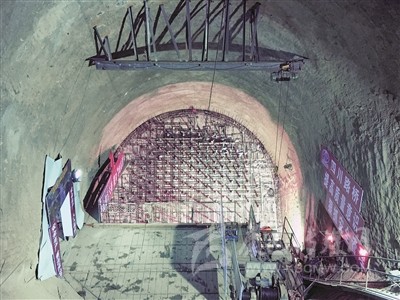

159米隧道式錨錠。

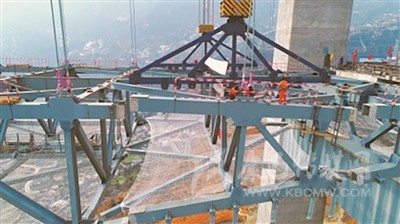

大橋合龍,。 圖片由本網資料庫 供
重力式錨錠(單個) 91000立方米
●橋塔 188米
●地下塔基最深 60米
●橋面至水面高差 239米
●主跨 1100米
●隧道式錨錠長 159米
■謝臣仁 本網記者 陳楊
一橋飛越大渡河,，雪域騰飛興康夢。
2月6日,，雅康高速興康特大橋合龍,。重要“關節”聯通，交通引擎發動,，雅康高速正以“加速度”直奔康定而來,。
被譽為“川藏第一橋”的雅康高速大渡河興康特大橋，一頭連著現實的根基,，一頭牽著騰飛的翅膀,，回響成甘孜大地上的一曲恢宏旋律……
設計 索橋跨天塹
古語云：“大河天塹，古以為限,?！薄按蠛犹靿q”成為難以逾越的“限”。
古往今來,，橋梁建設者的眼睛里最容不得“天塹”二字，再難再險,，也要將它變“通途”,。
興康特大橋橋位區地處大渡河峽谷，位于四川三大斷裂帶的交匯處,，橋位海拔高達1617米,，大橋地震烈度為8級，歷史上周邊地區也發生過強震,，因此大橋首先要考慮抗震性能,。
同時，橋位區峽谷多霧、氣象多變,、風場紊亂,，風刮起來，飛沙走石,，完全是“平沙莽莽黃入天”的真實寫照,，怎樣開展順利施工是大橋建設必須考慮的問題。
設計興康特大橋,，必須迎接“地形極其復雜,、地質極其復雜、氣候極其惡劣,、生態環境極其脆弱,、工程施工極其困難”五個“極其”的挑戰。
本著科學的嚴謹態度,，設計者作了多種橋型備選方案,。據雅康高速JL6總監辦安全監理工程師吳守榮介紹，在選擇橋型時,，最初也提出建設“板凳橋”（板式橋）,，但大橋所建地帶土質疏松，橋墩設計高達200余米,，再加上大渡河水流湍急,，對橋墩穩定性和安全性都有影響。參考貴州壩陵河大橋和湖南矮寨大橋等相似地形建橋經驗,，確定建設一座懸索橋,。
四川省交通運輸廳公路設計院總工程師牟廷敏介紹，根據抗震,、抗風的需要,，加上周邊施工條件有限，無法有效展開大型機械,，經過對多個方案的可行性,、安全性及經濟性進行綜合比選，主跨為1100米的鋼桁加勁梁懸索橋方案最終被選定,。
這一選,，便成就了興康特大橋 “川藏第一橋”的地位。
筑基 高塔擎天立
長劍擎天,，高塔入云,，興康特大橋橋塔以偉岸身姿傲然而立。
“橋塔塔頂至水面高差達364米,，地面橋塔188米,，橋塔地下還有幾十米深的塔基,。”雅康高速C15標康定岸二分部副總工程師蔣錦里告訴筆者,，橋塔地下塔基最深達60米,，每個塔基由50根樁基組成，每根樁基由三層鋼筋籠構成,，最深樁基所用鋼筋達17000噸,。
在樁基建設中，根據具體地質情況和樁基過深（康定岸4#主墩樁基礎最深達60米）的實際情況,，加之康定岸地底存在第四系上更新系統巨厚高寒冰磧層,，若采用傳統干樁澆筑方式，施工人員安全無法得到保障,，樁基底部混凝土刺激性氣體影響施工人員健康,，施工效率低下，質量得不到保證,。經反復勘察,、論證、試驗,，創新提出變傳統干樁澆筑方式無水灌注法澆筑干樁,。
無水灌注法無需分層澆注和振搗，消除人工孔下作業安全風險,，高寒冰磧層澆筑質量得到保障,，效率提高了兩倍。施工完成后,，樁檢報告顯示主塔塔基100根樁基均為Ⅰ類基樁,。
蔣錦里告訴筆者，橋塔中央扣設置是另一項創新,。興康特大橋兩側橋塔是一個“門”式結構,，兩塔之間由兩根橫梁把主塔連接在一起。為了提高抗震性能,，大橋首次將防屈曲鋼支撐用作懸索橋的中央扣,，在強烈地震時，中央扣能消耗地震能量,，從而保證主梁安全,。其次，將波形鋼腹板與混凝土頂?shù)装宓慕M合結構,，作為橋塔橫梁，充分利用兩者的結構優點,，剛?cè)岵?、能屈能伸,，借此?yīng)對可能的強震。
錨纜 四錨定“江山”
懸索橋,，顧名思義,，千鈞之力懸“一索”。
這“一索”就是大橋兩根主纜,。主纜布設必須依靠錨碇系統來固定,。由于興康特大橋康定岸和雅安岸地質不同，康定岸采用重力式錨錠系統,，雅安岸采用隧道式錨碇系統,。
“你看到的這兩個重力錨，高50米左右,，有一半在地下,。”在興康特大橋康定岸施工現場,，建橋技術人員車近平告訴筆者,，單個重力式錨碇錨平面面積達5100平方米，大體積砼方量91000立方米,，正是這“大胖墩”扮演著“大力士”把鋼纜固定,，承受大橋拉力。
在興康大橋雅安岸,，由于邊坡太陡地形無法展開,，如果要建錨碇，需要大規模開山,，這不僅對山體穩定結構造成破壞,，施工成本也很高昂。因此在興康特大橋雅安岸,，建設一條深入地下159米的世界第一長隧道式錨碇,，相當于33層樓高，單洞開挖方量達20866立方米,。
隧道式錨碇建設運用系列實用型發明創新,，發掘有利條件，利用瀘定隧道橫洞,，采用平移系統安全,、高效地轉運鋼拉桿；進入隧道錨工作區域后,，在洞內安裝纜索吊裝系統進行鋼拉桿安裝,，安裝過程中通過人工配合手拉葫蘆進行精確微調，實現了高強度鋼拉桿在狹窄,、封閉的錨洞中的轉運,、安裝和精確定位,。
159米的隧道式錨碇比世界第二長度的萬州長江四橋隧道式錨碇（78米）足足長了一倍還多，垂直高差達到95米,，整個錨錠系統猶如傾斜的倒喇叭形,，錨碇由洞室圍巖與錨塞體摩擦力、自重和預應力來錨固,。
兩岸四錨定“江山”,，錨碇系統固定主纜、平衡拉力,，讓橋梁重力通過橋塔“傳導”向下,。
建好錨錠系統，隨之就是布設主纜,。興康特大橋采用無人機牽引先導索過江,，該項工藝為四川省內第一次實施、全國第二次實施,。
無人機先牽引一根2毫米“韓國絲”(韓國進口的強韌性尼龍繩)布設兩岸橋塔,，然后在2毫米“韓國絲”的“幫襯”下布設4毫米“韓國絲”，再到6毫米“韓國絲”,，又到8毫米“韓國絲”,，在這種相互“提攜”下布設上下各1根32毫米鋼索形成牽引系統，用拽拉器布設錨道,，進行兩根主纜施工,。主纜直徑達76厘米，由187股鋼繩組成,，每根鋼繩由91根直徑5.3毫米長度1700米的特性鋼絲構成,，兩根主纜所用鋼絲總長達60000千米，可繞地球一周半
如果不是親眼所見,，誰會相信那比水桶還粗的主纜最初是由一根2毫米的尼龍繩牽引而鋪設成的呢,？無人機一次浪漫飛行為興康特大橋建設增添一抹亮色。
架梁 “猛龍”過江來
57節鋼桁梁,，一節節“接龍”,，連接成橫亙大渡的鋼鐵巨龍。
57節鋼桁梁,，其中單節段最大吊重為200.5噸,，最輕吊重180噸。要架設鋼桁梁,，面臨兩大難題——高空作業：塔頂距大渡河水面364米,，橋面距大渡河水面239米；風場環境復雜：最大瞬時風速達32.6米/秒,，相當于12級臺風,，且風場紊亂,。猛龍怎樣過江？復雜風場環境下如何確保鋼桁梁的施工安全,？
針對這一難題，建設中創新纜索吊裝系統設計：一是優化吊裝使用的支索器,，增加主纜抗風穩定性,，使?fàn)恳K不致纏繞；二是找準風場規律,，確定有效施工時間為早上6點至7點開始起吊,，12點之前完成全部吊裝作業；三是制定和完善吊裝作業的管理體制體系,，增設視頻和音頻監控系統,，提升作業規范性。通過上述措施有效的保障了鋼桁梁吊裝的順利完成,。從2017年9月26日開始吊裝鋼桁梁,，到2018年2月6日勝利合龍，共歷時133天,。
蔣錦里告訴筆者,，57節鋼桁梁，每一段鋼桁梁,，都是用高強度螺栓進行固定的,。一排排的螺栓，如果有一個螺栓安裝有偏差,，其它螺栓就對不上孔,，便無法安裝上去。因此每一顆螺栓的安裝精度,，都是以毫米來計算的,，“螺栓直徑24毫米，螺栓孔直徑26毫米,，只有2毫米可供周旋,。”總共算下來,，興康特大橋一共要使用接近60萬顆高強度螺栓,，是其它大型橋梁的數倍。目前,，興康特大橋57節鋼桁梁均已成功吊裝,，整個線型滿足要求，近60萬顆螺栓無一擴孔現象發生,。
合龍是大橋主體建成的最后一塊“拼圖”,。2月6日,，興康特大橋合龍。合龍位置位于興康大橋康定岸,，最后拼接上去的那節鋼桁梁被標號為A1號,，康定岸橋頭那節鋼桁梁為A0號，靠著雅安岸那節鋼桁梁為A2號,。合龍時,，把A0號向后移動，A1號被大型機械吊起后緩緩向上移動升至橋面,，與A2號對接,，A0號移動與A1號對接。2月6日11時18分,，安裝到位,，這座被譽為“川藏第一橋”的大橋順利合龍。整個工地歡聲如雷,，隨大渡浪花奔騰,、隨貢嘎祥云飄逸，傳遞著萬眾矚目的喜訊,。
大橋的合龍標志著大橋的主體工程順利完成,，兩根主纜懸掛著456根吊索拉桿，把57節鋼桁梁串為一體,，一條鋼鐵巨龍威嚴橫空,，古老的大渡河上實現了千米級橋梁的跨越，為雅康高速剩余40公里路段的如期建成奠定了堅實的基礎,。當筆者4月1日前往建設工地采訪時,，橋面已吊裝安裝好21米×20米的格子梁，正在上邊鋪設每塊重14噸的預制件,，共鋪設880塊預制件,。預制件鋪設好后，將在預制件上鋪設瀝青路面,。
四川交投雅康公司董事長黃兵透露,，8月底，興康特大橋?qū)凑疹A(yù)期實現貫通,。
這以“興康”（振興康巴藏區）命名的大橋帶著美好的祝愿,，讓龍騰康巴貫通衢的圖景漸行漸近。
興康特大橋 名片
名稱 雅康高速瀘定大渡河興康特大橋,，被譽為“川藏第一橋”
橋型 懸索橋
長度 全橋長1411米,，主跨1100米
結構 鋼混疊合橋道系
造價 總造價超過10億元
主體 兩錨、兩塔、主纜,、橋身（鋼桁梁）
重量 整座大橋所用混領土量達29萬方,，使
用鋼材用量6.2萬余噸
亮點
◆川藏第一跨徑鋼桁梁懸索橋，主跨1100米
◆世界第一長隧道式錨錠,，雅安岸隧道式錨錠長159米
◆四川省內首次利用無人機牽引先導索過江
◆國內首次在高海拔峽谷地區,、復雜強勁風場條件下，采用纜索吊裝架設千米級鋼桁梁
◆首次將防屈曲鋼支撐用作懸索橋的中央扣
◆首次將波形鋼腹板與混凝土頂?shù)装宓?span style="text-indent: 2em;">組合結構作為橋塔橫梁
◆申報國家實用新型專利8項,、專項發明2項
手記
最是高原好風景
大渡河奔騰如駿馬,，興康橋臥波似長龍。
盡管之前已看過無數的資料圖片,，可真正親臨其境的那瞬間，那種發自內心的贊嘆與震撼是無法言喻的,。群山之下,、大河之上，龍騰峽谷,，恢宏沉穩的氣勢與峽谷山澗一脈相融,，與翠綠大渡兩相輝映，現代科技與旖旎風光相得益彰,，更為大好河山增添雄偉氣勢,。
高山峽谷變通途，敢舞金虹向天歌,。興康特大橋就是那鐫刻在峽谷間的一首詩,、歡唱在碧波上的一闕歌。要有何等浪漫的才情,，怎樣豐沛的詩意,，才能在崇山峻嶺之間、莽莽峽谷之上,，抒寫浪漫,、譜寫傳奇？
多么偉岸的英姿,、多么夭矯的長龍,，在這天塹之間，不知這里吸引了多少人駐足：攝影師鐘愛山水橋色的光與影,，技術專家為特大橋的匠意巧思入迷,，游人能在這里感受康巴發展的博大氣象，更有康巴兒女心潮澎湃意氣風發滿腔豪情……
最是高原好風景,，一橋飛騰入夢來,。想落天外，思飛古今。嘆天塹之險峻,、贊大橋之雄偉,、展前景之美好。
一萬年太久,，只爭朝夕,。興康天路入云來，騰飛夢想指日待,。到那時,，高原處處好風景，雪域康巴竟旖旎,。
