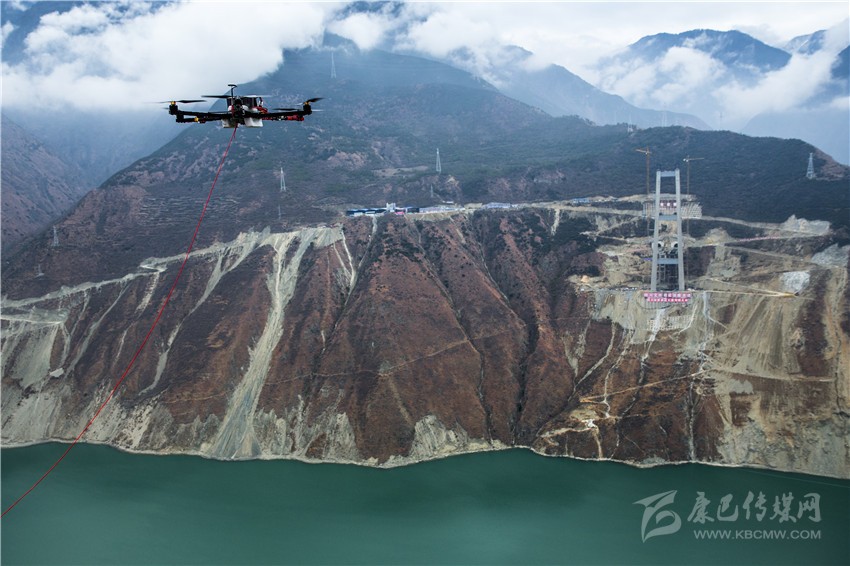

六旋翼無人機從索塔一邊飛到另一邊。

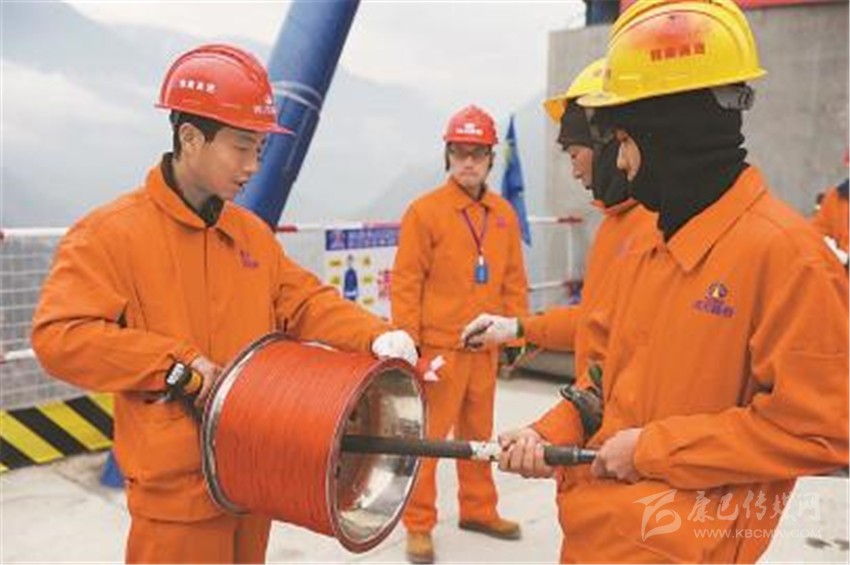

工作人員正在整理即將由無人機帶到對岸的先導繩,。

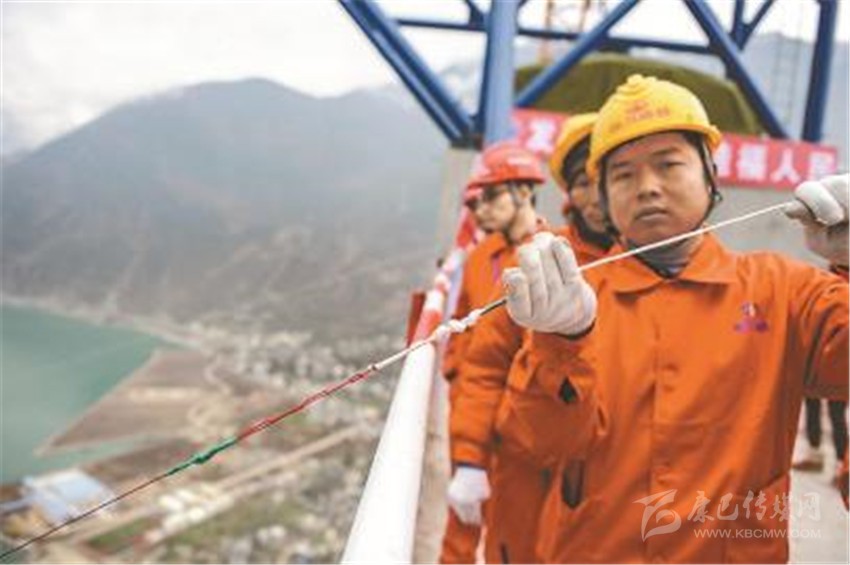

無人機將小繩送到對岸,，工作人員再利用小繩拉大繩,，最后把鋼繩拉過大渡河架設牽引系統,。

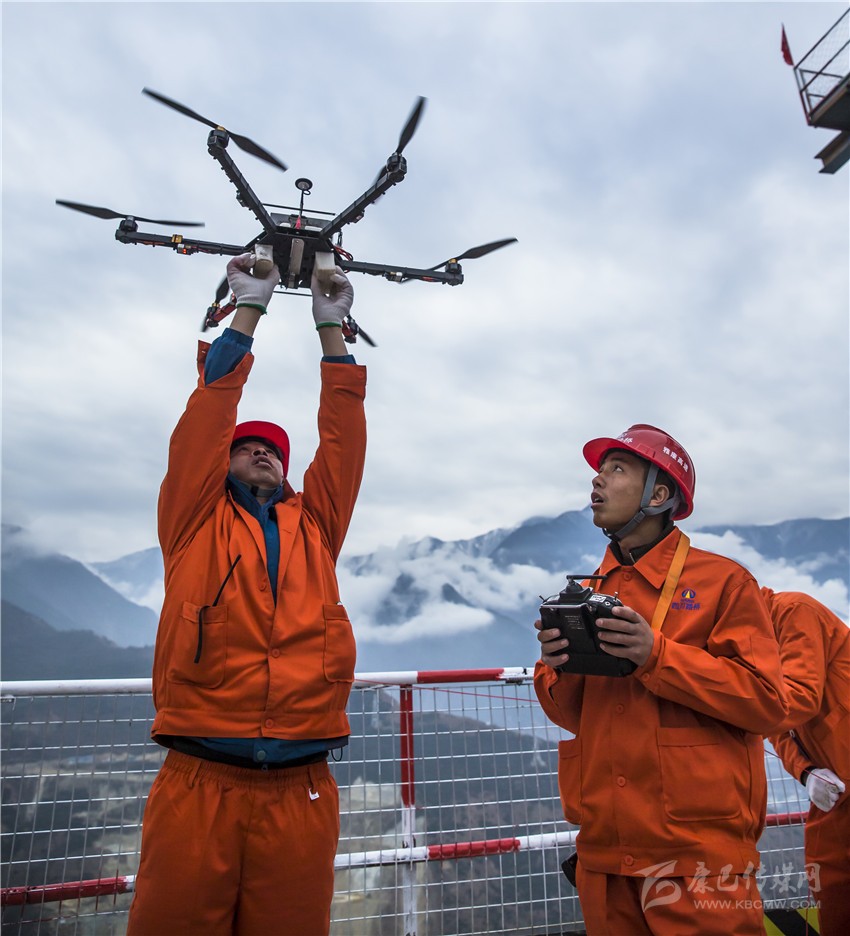

工作人員回收無人機,。
■川報記者 王眉靈 文/圖
“大渡橋橫鐵索寒”,，這句詩形象地描繪出跨大渡河的不易,。
2016年12月20日，隨著無人機牽引著先導索成功跨越大渡河,，“川藏第一橋”雅康高速瀘定大渡河興康特大橋開始架纜,，在歷時兩年3個月完成橋梁下部建設后，轉入橋梁上部施工,。未來,，大橋?qū)⒁?/span>1100米的超長跨徑連通大渡河兩岸，變天塹為通途,。
興康特大橋由省交投集團投資,、四川路橋集團施工，是一座建在高海拔,、高地震烈度帶上的超大跨徑鋼桁梁懸索橋,，采用鋼混疊合橋道系，造價超過10億元,，因建設技術難度大被譽為“川藏第一橋”,，為雅康高速公路控制性工程之一。
這座省內跨徑最大的懸索橋?qū)⑷绾渭?？位?/span>3條地震斷裂帶的交匯處,，“川藏第一橋”將攻克哪些世界級難題？記者一一為你揭秘,。
怎么跨,？
3公斤繩索“打前站”“牽”上萬噸鋼索過河
瀘定縣境內,，始建于清康熙年間的瀘定橋,，講述著連通藏區的悠悠史事。長百余米的瀘定橋,，全橋鐵件重40余噸,，為讓鐵索過江，曾集納了全國的能工巧匠,。
興康特大橋全長1411米,，主橋長1100米，與瀘定橋相比,，它長了10倍,，重量卻增加了差不多上千倍——橋道系統達3萬噸,，僅主纜承重系統就有1.1萬噸。如何將如此重的鋼索送過大渡河,？
架纜,，從一根僅重3公斤的繩索開始。
上午10時許,，一架無人機從特大橋康定端的索塔頂起飛,，3分鐘后，準確落在雅安端的索塔頂上,，隨機攜帶的先導索將兩座索塔相連,。這根先導索直徑僅2毫米，蕩在數百米的高空肉眼難辨,。
隨后,，更粗的繩子系在先導索尾部，被慢慢拖到對面,。漸漸地,，繩索越來越粗、越來越重,，尼龍繩換成鋼絲繩,，人工拉換成機器收，直到直徑54毫米的鋼索過河后,，才不再加粗,。預計10天后，第一根鋼絲將過河,。
項目總工唐中波說,，先導索施工常用船、有人直升機或火箭彈牽引,，這是省內首次采用無人機進行牽引,，效率是傳統工藝的100倍，且成本小落點精準,。先導索牽引過江后,，再用小繩拉大繩，逐漸加重,，最后把鋼繩拉過河,，形成牽引系統，架設起施工的貓道,，就可進行主纜架設施工,。
大橋有兩根主纜。每一側的主纜長1628米,，由187根鋼索組成,，每根鋼索有91絲,。若把這些鋼絲頭尾相連，足有6萬公里,，相當于繞地球赤道一圈半,。
如此重的鋼絲過江，全靠那根小小的先導索“打前站”,?！八膬蓳芮Ы铩钡闹袊腔郏凇按ú氐谝粯颉鄙象w現得淋漓盡致,。
怎么架,？
按抗震烈度9級設防踩50根60米“鋼釘”
興康特大橋是一座懸索橋，在大渡河中沒有橋墩,。記者在現場看到,，河兩岸各有一座索塔，雅安端建有隧道錨,，康定端建有重力錨,，作為承力點和受力點“拉”住大橋。若從側面看,，將形成“M”形,。
雅康高速從四川盆地向青藏高原爬升，全程高差超過1900米,，興康特大橋正好處于爬升的高海拔段,，考慮到和兩端路面的銜接，橋面往上抬,，才有了1100米的超長跨徑,。
跨徑長，所需鋼材就多,，橋道系統也就越重,。重達3萬噸的龐然大物，怎么架,？作為支撐的索塔,、錨碇都巨大無比：索塔高188米，相當于63層的高樓,；康定端的重力錨平面面積5100平方米,，相當于13個籃球場,。
大,，也有風險。興康特大橋位于3條地震斷裂帶交匯處,，相當于“Y”字的正中央,，突發地震,、滑坡、尤其是邊坡的垮塌,，必須要考慮,。
“整座大橋按照抗震烈度9級設防?！毖趴蹈咚俣麻L黃兵介紹,，在每座索塔下都埋進了50根樁基，每根樁基深達60米,，由混凝土澆筑,，將索塔牢牢“釘”在山腰上。索塔和錨碇靠近斜坡處都用錨索框架固定,，防止山體垮塌,。
而在雅安端，由于地勢陡峭,，無法建設重力式錨碇,，建設者向山里掘進，向斜下方開鑿了一個長159米,、垂直高差有33層樓高的隧道,，建成目前世界上最長的隧道錨。這個鑲嵌在山里的巨型“膨脹螺絲釘”,，和大山融為一體,，安全無虞。
怎么拉,？
抗12級大風貓道上設風速監測儀
站在塔頂上,，過河的繩索被吹得亂晃?！斑@里的風特別大,。”項目常務副總經理徐國挺介紹,，興康特大橋位于大渡河干熱河谷,，氣象條件多變，瞬時風速可達每秒32.6米,，相當于12級臺風,。而且風場紊亂，風向不定,，是“亂風”,。
根據設計，橋面距水面約239米，而貓道的施工高度約250米,，相當于在83層的高樓上搭“繩橋”,。這么高的空間作業，如果突遇大風怎么辦,？
在索塔和塔吊上,，記者看到不少風速監測儀，探頭隨風不停轉,?！俺诉@些自動監測儀，還有手持的風速監測儀,?！毙靽φf，今后在施工的貓道上,，也將設置風速監測儀,，對風向、風速進行預測和預判,。一旦風速超過6級,，將停止施工。
而橫跨大渡河的特大橋,，也能抗住12級大風,。就設計而言，大橋的護欄是一根根繩索,，相當于留出“風道”,，不會給風造成阻力。鋼結構的橋面,，其下部位置采用的是波浪形的設計,，也是為了方便大風“通過”。
用多久,？
主纜濕度可控不會腐蝕和延展
鋼鐵經日曬雨淋會腐蝕,，使用久了，也會產生延展性,。大量使用鋼材,、鋼結構的興康特大橋會有這些“后遺癥”嗎？“不會,?！痹O計單位省交通運輸廳公路規劃勘察設計研究院副總工程師、總工辦主任蔣勁松說,。
大橋纜繩所用的鋼絲為鍍鋅鋼絲,，具有高強抗腐蝕能力,。主纜是整座大橋唯一不會更換的零部件，對其采取了特別的抗腐蝕保護,。主纜由上萬根鋼絲組成,，外部用涂了防護層的鋼絲纏繞,，將上萬根鋼絲鎖緊,，形成一個密閉的空間，盡量隔絕霜雪滲透,。在錨碇和塔頂架設主纜的位置,，設有除濕機、出氣孔,，源源不斷地往主纜內部輸送干燥空氣,，讓濕度保持在45℃以下。一內一外的防護,，確保主纜不生銹,。
就受力而言，大橋留了足夠的承重系數,。每一側的錨碇能承受索橋2.8萬噸的拉力,，而整個橋道系統不過3萬噸，在安全系數以內,。對于3萬噸的橋道系統而言,，在橋上行駛的汽車，其重量幾乎可忽略,，這樣懸索橋就始終保持在彈性狀態,，不會產生延展性。
黃兵介紹,，大橋運營后,，將有固定的隊伍進行維護。施工過程中,，已在錨碇以及即將架設的主纜上植入監測儀,，對濕度、風速,、荷載,、應力、變形,、地震動等進行監測,，結合人工巡檢，維護人員將實時分析數據,，確保大橋處于安全運營的狀態,。
